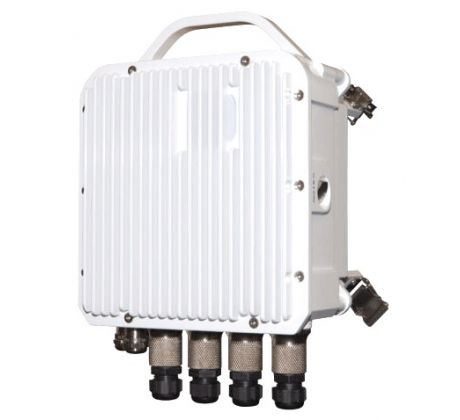

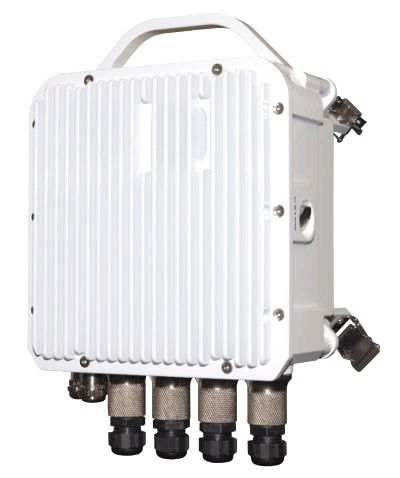

ZENITH X DT 11 GHz 4 Gbps 65/65 cm

Spoj obsahuje:

• 2x ODU ZENITH X DT
• 2x anténa UNI 65 cm
• 2x chráněná svorkovnice pro přepěťovou a proudovou ochranu

Konfigurace:

• 2x transceiver (verze DT)
• Kmitočtové pásmo 11 GHz
• Podporovaná šířka kanálu až 224/240 MHz
• Duplexní odstup 490 MHz
• Kapacita 4 Gbps full-duplex
• Výstupní vysílací výkon až +26 dBm (s ATPC)
• Integrovaný XPIC

• Radio Link Aggregation (RLA)

• Interface: 1× GEth RJ45, podpora napájení typu PoE +  2x 10GbE SFP(+)

Volitelně:

• Napájecí zdroj
• Antény 0,3/0,6/0,9/1,2 m
• Redukce na antény vybraných výrobců
• Pokročilé funkce Ethernetu vč. komprese přenosu pro další zvýšení kapacity až o 25 % (RSTP, MSTP, Ethernet Line and Ring Protection, Carrier Ethernet Transport, header and payload compression, SyncE/1588V2, OAM )
• 2 subnosné kmitočty pro každý transceiver
• 1 nebo 2 anténní porty, 2 různá kmitočtová pásma v jedné ODU
• Výkup stávajícího spoje

Obecná charakteristika spoje ZENTIH X DT:

ZENITH X je inovativní vysokokapacitní spoj splňující nejnáročnější požadavky. V hardwarové verzi DT s dvěma transceivery a celou řadou systémových konfigurací vyhoví ZENITH X všem požadavkům na provoz vysokokapacitních linek i páteřních spojů.

Podporovaná šířka kanálu až 224/240 MHz, integrovaný XPIC a maximální modulace 4096 QAM dovolují spoji ZENITH X pracovat s přenosovými rychlostmi až 4 Gbps nebo až 8 Gbps v konfiguraci 2x (2+0 XPIC) při použití dvou jednotek ZENITH X DT na každé straně. Kompresí datového toku lze přenosovou kapacitu navýšit dále až na 10Gbps. Pro přenos takto vysokých kapacit disponuje spoj metalickými a SFP porty jako jsou např. 1 Gbps RJ45 a SFP/SFP+ (10GbE).

Samozřejmostí je podpora nejnovějších Ethernetových standardů a protokolů typu STP, RSTP, MSTP, LSD, LLDP, SyncE, IEEE 1588v2 a OAM, díky kterým je spoj připravený i na sítě příští generace.

Kompaktní plně outdoorové provedení a přímá montáž na anténu umožňuje rychlou instalaci, snadnou údržbu a vysokou spolehlivost. Uživatelsky vyměnitelný sdružovač společně s univerzální jednotkou (jedna univerzální jednotka pro obě strany spoje A/B) zvyšují flexibilitu a snižují servisní náklady. Polarizační sdružovač nebo coupler je integrovaný přímo do krytu ODU a umožňuje také uživatelskou výměnu. Vestavěné přepěťové ochrany a chráněné svorkovnice (volitelně) umocňují spolehlivost provozu.

Základní vlastnosti modelové řady ZENITH X DT:

• Kmitočtové pásmo 6, 11, 13, 18, 23, 38 GHz
• Provedení Full Outdoor
• 2x tranceiver
• Stupeň krytí IP67
• Modulace QPSK - 4096 QAM
• Bezeztrátové adaptivní kódování a modulace (ACM)
• Podporovaná šířka pásma až 224/240 MHz
• Výstupní vysílací výkon až +27 dBm (s ATPC)
• 2x transceiver
• Integrovaný XPIC
• Radio Link Aggregation (RLA)
• Subnosné kmitočty
• 1 univerzální jednotka pro obě strany spoje (A/B)
• Uživatelsky vyměnitelný diplexer/OMT/coupler
• Pokročilé funkce Ethernetu
• Intuitivní web interface, SNMPv2/v3, SSH, Telnet
• Pokročilé digitální předzpracování signálu
• Systémové konfigurace 1+0, 1+0 SD, 1+0 FD, 2+0 SD, 2 x (1+0), 2+0 ACAP/ACCP, 4+0 ACAP/ACCP, 1+1, 2+2, 2 x (2+0 XPIC), 2x2 MIMO, 4x4 MIMO

Přenosová kapacita full-duplex:

• až 4 Gbps
• při použití komprese datového toku (volitelně) možné další navýšení kapacity celkem až o 25%

• 1× GEth RJ45, podpora napájení typu PoE
• 2x 10GbE SFP(+) interface
• In band / out of band management

 Ethernet:

• MTU až 16 000 Bytes
• Plná podpora VLANů včetně QinQ
• Pokročilá podpora QoS, 8 Queues
• Podpora STP, RSTP, MSTP, LSP a LLDP
• Komprese datového toku (volitelně)
• SyncE and IEEE1588v2
• Podpora G.8032, G.8031, G.8132, G.8131

• OAM: IEEE 802.1ag, ITU-T Y.1731, IEEE 802.3ah, Syslog, Radius

• Páteřní sítě všeho druhu
• Náhrada, prodloužení, záloha optického vlákna
• 3G/4G/5G backhaul
• Širokopásmové připojení pro firemní zákazníky
• Konektivita univerzitních kampusů
